瞬时按钮

概述

瞬时按钮是一种交互式控制组件，当用户按住时，会持续向目标系统 发送信号。

它的行为类似于典型的瞬时控制：信号仅在按下期间保持激活状态，松开后立即停止。

行为

• 按下时：
  当用户按下瞬时按钮时，会持续向绑定的变量或端点发送信号。

• 按住时：
  只要按钮保持按下状态，信号就持续有效。

• 松开时：
  用户松开按钮后，信号会立即停止。

关键特性

• 瞬时交互（非锁定）
• 实时信号传输
• 对用户输入的即时响应
• 适用于连续控制操作

使用场景

瞬时按钮的典型应用包括：

• 点动控制（例如按住时驱动电机运动）
• 手动覆盖（override）
• 触发临时操作
• 发送持续布尔信号（按下为 TRUE，松开为 FALSE）

与 CODESYS 集成

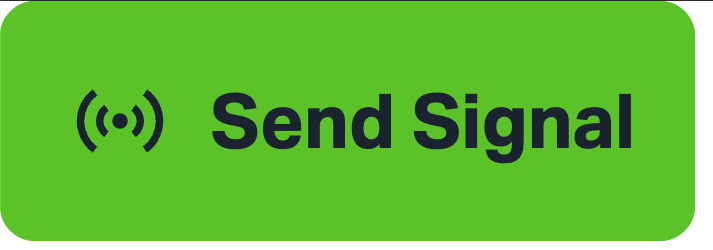

UI 状态可视化

State Push 控件的视觉外观由 SVG 的结构决定。

每个 UI 状态都定义在一个具有特定 ID 的分组中：

gState_X

这些状态可以自由分配到各个分组中。例如：

SVG 分组	UI 状态
gState_0	默认状态
gState_1	激活状态 (仅在用户按住按钮时可见)
gState_2	禁用状态

工作原理

CODESYS 中的数值必须与 SVG 分组的索引相对应。

• 当数值为 0 → 显示 gState_0（默认）
• 当数值为 2 → 显示 gState_2（禁用）

注意：
激活/按下状态（gState_1）只有在用户实际按住按钮时才会显示。
仅将数值设置为 1 并不足以显示该状态。

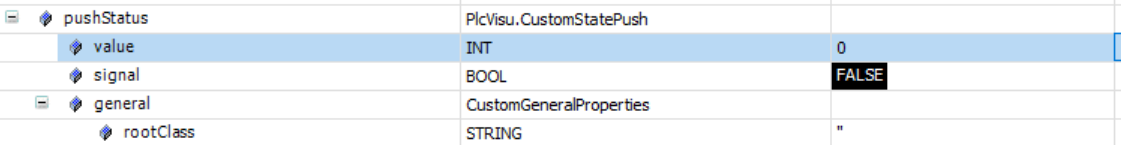

信号发送

UI 状态	CODESYS 布尔变量值
按下	TRUE
释放	FALSE
